Esta tarjeta puede ser fabricada por alumnos de 4º de ESO seguidos de
cerca por su profesor. Los puntos críticos en la fabricación estarán en el
revelado y atacado del circuito impreso, la inserción de los componentes
-evitando doblar las patillas- y la soldadura -el riesgo es soldar entre sí
patillas próximas.

Cuando esté terminada, no tendrá el acabado y versatilidad de las tarjetas comerciales, pero nos producirá mucha más satisfacción.

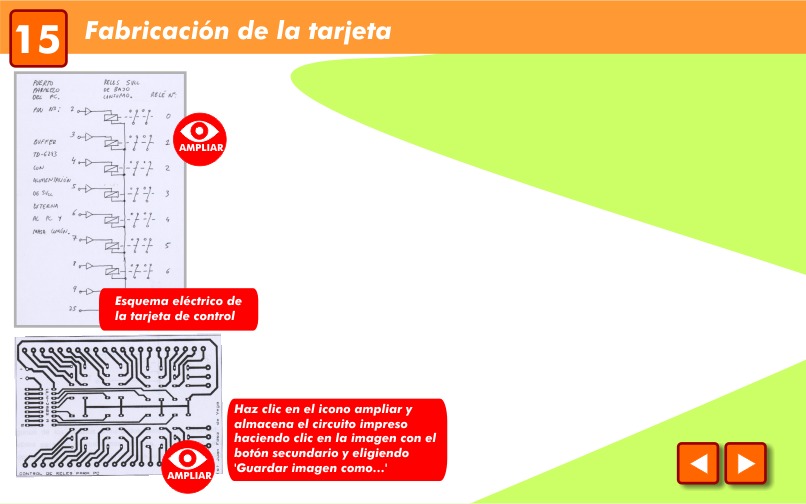

El esquema de conexiones de la tarjeta es muy sencillo: como puede verse en el esquema cada pin del puerto paralelo va conectado a la bobina de un relé a través de un buffer de corriente.

Para montar la tarjeta puede utilizarse el circuito impreso de la imagen.
