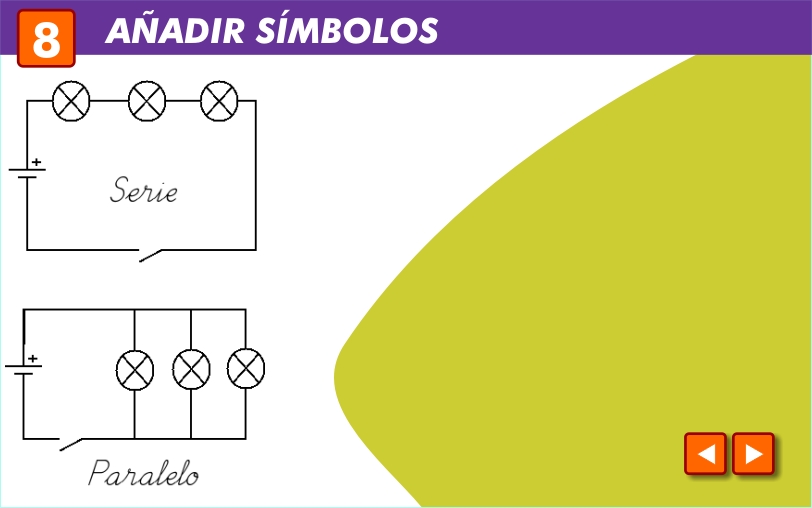

Ejercicio: dibuja un circuito eléctrico con pila, interruptor y
3 lámparas en serie. Añade debajo otro circuito con los mismoselementos, pero con las lámparas en paralelo.
Esta vez empezaremos
de cero: con la hoja en blanco. EligeArchivo/Nuevo en el menú de la paleta de DIA.
Debes extraer
los símbolos de la paleta de DIA. Estos símbolos están
organizados en menús en la parte central de la paleta.Puedes encontrar los de la pila y lámpara en la colección
Circuito. El interruptor es el primer símbolo de la colección
Eléctrico.
Para añadir
un símbolo al esquema haz clic sobre él y arrástralo
al dibujo.Observa que
el símbolo de la lámpara sale aplastado. Utilizalos controladores de tamaño para redondearlo.
TRUCO: En
vez de coger todas las lámparas de la paleta, también puedes
copiar y pegar la primera, como en cualquier otro programa ofimático.
